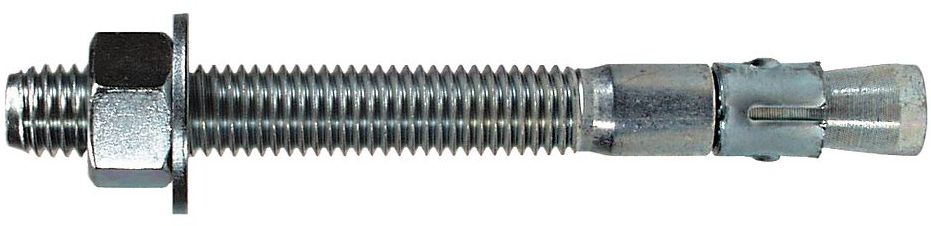

Wedge-All® - Ancrages Mécaniques

La cheville à expansion Wedge-All® est destinée à être utilisée dans le béton fissuré/non fissuré. Cette cheville est particulièrement adaptée aux installations qui ne nécessitent pas d’approbation du code du bâtiment pour les séismes et le béton fissuré/non fissuré. Les goujons filetés sont mis en place en serrant l’écrou au couple spécifié.

Caractéristiques principales

L’agrafe enveloppante d’une seule pièce assure une capacité de maintien uniforme.
L’extrémité filetée est chanfreinée pour faciliter le serrage de l’écrou.
Disponible dans une large gamme de diamètres et de longueurs

Finition

Les ancrages en acier au carbone sont disponibles zingués ou galvanisés mécaniquement.

Installation

Percez un trou dans le matériau de base à l’aide d’un foret en carbure de même diamètre que le diamètre nominal de la cheville à installer. Percez le trou jusqu’à la profondeur d’encastrement spécifiée et nettoyez-le à l’air comprimé (il n’est pas nécessaire de nettoyer les installations aériennes). (Il n’est pas nécessaire de nettoyer les installations en hauteur). Une autre solution consiste à percer le trou suffisamment profondément pour tenir compte de la profondeur d’encastrement et de la poussière de forage.
Assemblez la cheville avec l’écrou et la rondelle de manière à ce que le haut de l’écrou soit au même niveau que le haut de la cheville. Placez la cheville dans la fixation et enfoncez-la dans le trou jusqu’à ce que la rondelle et l’écrou soient serrés contre la fixation.
Serrer au couple d’installation requis.

Avertissement

Ne pas utiliser de clé à chocs pour poser ou serrer les ancrages.
Des trous surdimensionnés dans le matériau de base rendront difficile la mise en place de l’ancrage et réduiront la capacité de charge de l’ancrage.

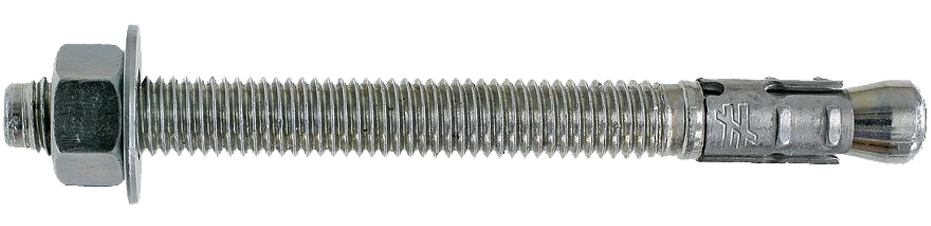

Strong Bolt 2 - Ancrages Mécaniques

Répertoriée pour les applications de béton fissuré et non fissuré et de maçonnerie, la cheville à expansion Strong-Bolt 2 est un choix optimal pour des performances élevées, même dans des conditions sismiques et de vent fort. Des gaufrages doubles sur chaque segment de clip permettent une expansion secondaire si une fissure se forme et croise l’emplacement de l’ancrage ; cette caractéristique augmente considérablement la capacité du Strong-Bolt 2 à supporter la charge si le trou s’agrandit.

Caractéristiques principales

La partie supérieure chanfreinée est conçue pour éviter la formation de renflements lors de l’installation.
Qualifié pour des conditions de charge statique et sismique (catégories de conception sismique A à F)
Convient aux applications horizontales, verticales et aériennes
Qualifié pour une épaisseur minimale de béton de 3 1/4″, et une épaisseur de béton léger sur tablier d’acier de 2 1/2″ et 3 1/4″.
Dimensions fractionnaires standard (ANSI) : s’adaptent aux fixations standard et s’installent avec des mèches et des outils de taille courante.
Testé selon ACI355.2 et AC193

Installation

Percez un trou dans le matériau de base à l’aide d’un foret en carbure de même diamètre que le diamètre nominal de la cheville à installer. Percez le trou à la profondeur minimale spécifiée et nettoyez-le à l’air comprimé. (Les installations en hauteur n’ont pas besoin d’être nettoyées à l’air comprimé.) Il est également possible de percer le trou à une profondeur suffisante pour tenir compte de la profondeur d’encastrement et de la poussière de forage.
Assemblez la cheville avec l’écrou et la rondelle de manière à ce que le haut de l’écrou soit au même niveau que le haut de la cheville. Placez la cheville dans la fixation et enfoncez-la dans le trou jusqu’à ce que la rondelle et l’écrou soient serrés contre la fixation.
Serrer au couple d’installation requis.

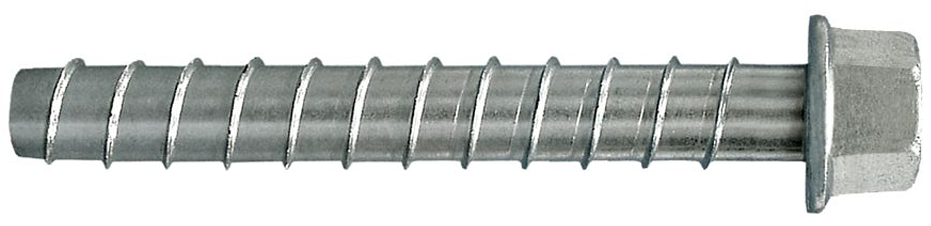

Titen HD® - Boulons À Cales

Ancrage à vis à haute résistance pour utilisation dans le béton fissuré et non fissuré, ainsi que dans la maçonnerie non fissurée. Le Titen HD® offre un faible couple d’installation et des performances exceptionnelles. La vis d’ancrage Titen HD® est conçue pour une grande variété d’applications telles que les plaques d’appui, les corniches, les bases de poteaux, les sièges et d’autres applications de maintien. L’ancrage à vis est facile à retirer lorsqu’il est utilisé dans des applications temporaires telles que le contreventement et le coffrage, ou lorsqu’une fixation doit être déplacée.

Le Titen HD® en acier inoxydable est le choix optimal pour les applications dans des environnements corrosifs ou extrêmes tels que l’eau salée, ou lorsque des solutions chimiques ou corrosives sont présentes. Voir Titen HD® en acier inoxydable pour plus d’informations.

Caractéristiques principales

testé conformément aux normes ACI 355.2, AC193 et AC106
Qualifié pour des conditions de charge statique, éolienne et sismique
La conception des filets permet de transférer efficacement la charge au matériau de base.
Dimensions fractionnaires standard
Un processus de traitement thermique spécialisé crée une dureté de pointe pour une meilleure coupe sans compromettre la ductilité.
Aucun foret spécial n’est nécessaire – conçu pour être installé à l’aide de forets de tolérance ANSI de taille standard
La tête à rondelle hexagonale ne nécessite pas de rondelle séparée, sauf si le code l’exige, et donne un aspect propre à l’installation.
Amovible – idéal pour les ancrages temporaires (par exemple, les coffrages, les contreventements) ou les applications où les appareils doivent être déplacés.
À utiliser uniquement dans des environnements intérieurs secs

Finition

Zingué
Non recommandé pour une utilisation permanente à l’extérieur ou dans des environnements hautement corrosifs.

Installation

Percez un trou dans le matériau de base à l’aide d’un foret en carbure de même diamètre que le diamètre nominal de la cheville à installer. Percez le trou jusqu’à la profondeur d’encastrement spécifiée, plus un dépassement de la profondeur minimale du trou (voir le tableau ci-dessous) pour permettre à la poussière de taraudage de se déposer, puis nettoyez-la à l’aide d’air comprimé (il n’est pas nécessaire de nettoyer les installations aériennes). (Les installations en hauteur n’ont pas besoin d’être nettoyées à l’air comprimé.) Une autre solution consiste à percer le trou à une profondeur suffisante pour tenir compte de la profondeur d’encastrement et de la poussière de perçage et de taraudage.
Insérez la cheville dans la fixation et dans le trou.
Serrer la cheville dans le matériau de base jusqu’à ce que la tête de la rondelle hexagonale entre en contact avec la fixation.
