ASTM F3125

Gr. A325

Les ensembles de boulons à haute résistance ASTM F3125 Grade A325 sont conçus pour des applications structurales robustes dans la construction et l’ingénierie. Réputés pour leur durabilité et leur fiabilité, ces boulons assurent une connexion sécurisée et solide dans les joints structuraux en acier. Respectant des normes de fabrication strictes, les boulons de grade A325 offrent une résistance exceptionnelle à la traction allant jusqu’à 120 ksi et une résistance aux intempéries*. Idéal pour une utilisation dans des éléments structuraux critiques, ils garantissent l’intégrité et la sécurité des constructions.

*Pour la résistance aux intempéries, voir les produits de type 3.
** Veuillez noter que Boulons Plus ne vend que des ensembles pré-assemblés comprenant 1 boulon, 1 rondelle et 1 écrou.

Gr.A325 Spécifications

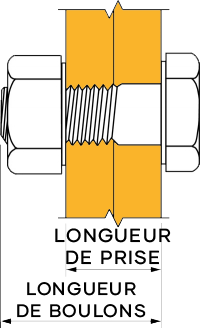

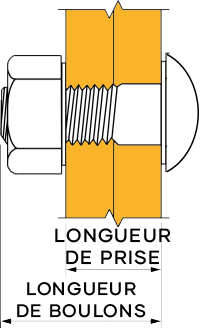

Pour faciliter le choix de la longueur du boulon pour une prise et un diamètre spécifiques, il suffit de se référer au tableau “Bolt Lengths for Various Grips” à la page 6-167 du Handbook of Steel Construction, 11e édition (Anglais seulement). Ce tableau concerne la série impériale des boulons ASTM F3125/F3125M, y compris les boulons à haute résistance A325/F1852 et A490/F2280 utilisés dans les assemblages à contact et les assemblages à glissement critique. Il est important de noter que les longueurs de boulons indiquées peuvent ne pas exclure automatiquement les filets de boulons du ou des plans de cisaillement.

Prise en pouces	Diamètre du boulon en Pouces
	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
3/4	1 1/2	1 3/4	***	2	***	***	2 1/2	***	2 3/4
13/16	1 1/2	1 3/4	2	2	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4
7/8	1 3/4	1 3/4	2	2	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4
15/16	1 3/4	2	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3
1	1 3/4	2	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3
1 1/16	1 3/4	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3	3
1 1/8	2	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3	3
1 3/16	2	2 1/4	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4
1 1/4	2	2 1/4	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4
1 5/16	2	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4	3 1/4
1 3/8	2 1/4	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4	3 1/4
1 7/16	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4	3	3 1/4	3 1/4	3 1/2
1 1/2	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4	3	3 1/4	3 1/4	3 1/2
1 9/16	2 1/4	2 1/2	2 3/4	3 3/4	3	3 1/4	3 1/4	3 1/2	3 1/2
1 5/8	2 1/2	2 1/2	2 3/4	2 3/4	3	3 1/4	3 1/4	3 1/2	3 1/2
1 11/16	2 1/2	2 3/4	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4
1 3/4	2 1/2	2 3/4	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4
1 13/16	2 1/2	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4
1 7/8	2 3/4	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4
1 15/16	2 3/4	3	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4
2	2 3/4	3	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4
2 1/16	2 3/4	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4	4
2 1/8	3	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4	4
2 3/16	3	3 1/4	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4
2 1/4	3	3 1/4	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4
2 5/16	3	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4	4 1/4
2 3/8	3 1/4	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4	4 1/4
2 7/16	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4	4	4 1/4	4 1/4	4 1/2
2 1/2	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4	4	4 1/4	4 1/4	4 1/2
2 9/16	3 1/4	3 1/2	3 3/4	3 3/4	4	4 1/4	4 1/4	4 1/2	4 1/2
2 5/8	3 1/2	3 1/2	3 3/4	3 3/4	4	4 1/4	41/4	4 1/2	4 1/2
2 11/16	3 1/2	3 3/4	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4
2 3/4	3 1/2	3 3/4	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4
2 13/16	3 1/2	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4
2 7/8	3 3/4	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4
2 15/16	3 3/4	4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5
3	3 3/4	4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5
3 1/16	3 3/4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5	5
3 1/8	4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5	5
3 3/16	4	4 1/4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4
3 1/4	4	4 1/4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4
3 5/16	4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4	5 1/4
3 3/8	4 1/4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4	5 1/4
3 7/16	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2
3 1/2	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2
3 9/16	4 1/4	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2	5 1/2
3 5/8	4 1/2	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2	5 1/2
3 11/16	4 1/2	4 3/4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4
3 3/4	4 1/2	4 3/4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4
3 13/16	4 1/2	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4	5 3/4
3 7/8	4 3/4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4	5 3/4
3 15/16	4 3/4	5	5	5 1/4	5 1/4	5 1/2	5 3/4	5 3/4	6
4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4	5 3/4	6
4 1/16	4 3/4	5	5 1/4	5 1/4	5 1/2	5 3/4	5 3/4	6	6

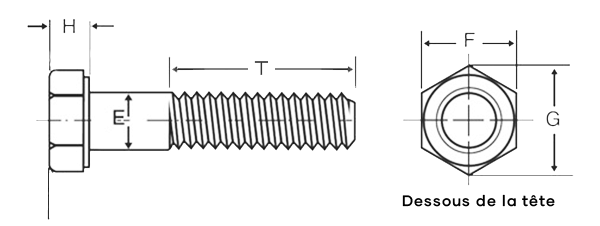

Diam. du boulon	E	F			G		H			T
	Diam. Corps	Largeur à plat			Largeur entre les coins		Hauteur de tête			Longueur du filet
	Max	Basique	Max	Min	Max	Min	Basique	Max	Min	Basique
1/2-13	0.515	7/8	0.875	0.850	1.010	0.969	5/16	0.323	0.302	1.00
5/8-11	0.642	1 1/16	1.062	1.031	1.227	1.175	25/64	0.403	0.378	1.25
3/4-10	0.768	1 1/4	1.250	1.212	1.443	1.383	15/32	0.483	0.455	1.38
7/8-9	0.895	1 7/16	1.438	1.394	1.660	1.589	35/64	0.563	0.531	1.50
1-8	1.022	1 5/8	1.625	1.575	1.876	1.796	39/64	0.627	0.591	1.75
1 1/8-7	1.149	1 13/16	1.812	1.756	2.093	2.002	11/16	0.718	0.658	2.00
1 1/4-7	1.277	2	2.00	1.938	2.309	2.209	25/32	0.813	0.749	2.00
1 3/8-6	1.404	2 3/16	2.188	2.119	2.526	2.416	27/32	0.878	0.810	2.25
1 1/2-6	1.531	2 3/8	2.375	2.300	2.742	2.622	15/16	0.974	0.902	2.25

Ce tableau est inspiré du tableau 1 de la norme ASME B18.2.6.

Dimensions, filetages et marquage de grade pour F3125 Grade A325
	Type 1	Type 3
Style – Boulons hex épais
Dimensions, ASME^B	B18.2.6	B18.2.6
Ajustement du filet, ASME^B	B1.1 UNC 2A	B1.1 UNC 2A
Marquage du grade^{A, D}	A325	A325

Cette table s’inspire de la Table 2 de la norme ASTM F3125/F3125M-23.

^B Fabriqué selon la dernière révision en vigueur au moment de la fabrication, UNC pour les séries en pouces.
^C Les marquages précédemment utilisés peuvent être vendus et utilisés indéfiniment, mais les boulons doivent être fabriqués conformément aux exigences de marquage en vigueur lors de la publication initiale de cette norme.

Composants compatibles F3125 Gr.A325 & F1852
	Type 1	Type 3
Écrous et rondelles recommandés
Écrou nu	A563 DH	A563 DH3
Alternative appropriée^E	DH3, D, C, C3	C3
Écrou avec recouvrement	A563 DH	A563 DH3
Rondelle plate, biseautée ou épaisse si utilisée	F436-1	F436-3

Cette table est inspirée de la Table 2 de la norme ASTM F3125/F3125M-23.

^E Les écrous hexagonaux lourds ASTM A194 2H impériaux peuvent être utilisés à la place des écrous DH de la norme A563 sur les boulons de type 1 A325, A490, F1852 et F2280. Lorsque des écrous 2H revêtus sont utilisés à la place des écrous DH, les mêmes exigences de la norme A563 et de cette spécification, y compris l’Annexe A1, doivent être respectées. Ces exigences comprennent, entre autres, les dimensions de filetage, les tolérances de dépassement, la qualité du revêtement, les exigences de lubrification et les tests de charge d’épreuve.

Assemblages de boulons 120 ksi^A
Revêtements couramment appliqués	Grade ou Classe
F2329	Galvanisation à chaud / 50 μm
B695	Classe 55
Autres revêtements	Codes de Classification
Autres revêtements	Corrosion	Apparence	Coefficient de friction
F3393	D	1	R^B

Cette table s’inspire de la norme ASTM F3125/3125M-23 Table A1.1.

^A Les revêtements pour les ensembles de boulons de type rupture par torsion (twist-off) doivent être convenus entre le fabricant, le fournisseur et l’utilisateur, et ne sont pas autorisés sauf s’ils sont appliqués sous la direction du fabricant. Le code de classification du coefficient de friction ne s’applique pas aux ensembles de boulons de type rupture par torsion (twist-off).

^B La spécification F3393 est une consolidation et un remplacement de trois normes ASTM qui comprenaient des revêtements qualifiés : F1136/F1136M pour les boulons et rondelles de grade 3, l’écrou de grade 5, F2833 grade 1, et F3019/F3019M grade 4.

Caractéristiques	F3125 KPF	F3125 Domestique
Matériel Du Baril	Métal	Plastique
Poids Max	65 Lbs	95 Lbs
Vient avec une poignée	✔	✔
S’ouvre et ferme rapidement	✔	✔
Barils Par Palette	27	18
Hauteur Du Baril	8 1/4 Pouces	11 Pouces
Visuel Des Barils

Diamètre: 1/2

DIAM: 1/2	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
1 1/4	270	59	450	92
1 1/2	250	115	400	80
1 3/4	240	115	350	81
2	240	125	350	86
2 1/4	230	62	325	85
2 1/2	220	62	300	83
2 3/4	210	63	275	80
3	200	62	265	81
3 1/4	190	62	250	80
3 1/2	180	61	240	80
3 3/4	170	60	215	75
4	160	59	200	73
4 1/4	N/A	N/A	200	75
4 1/2	N/A	N/A	190	74
4 3/4	N/A	N/A	175	71
5	N/A	N/A	150	63

*Pour référence uniquement. Le poids des barils est une approximation. Le poids réel peut être légèrement différent de celui indiqué ici. D’autres longueurs peuvent être disponibles sur demande.

**Les poids ci-dessus correspondent à des ensembles de boulons en acier nu comprenant un écrou et une rondelle. La galvanisation à chaud ajoute moins d’un demi pour cent (>0,5 %).

***Une palette peut contenir jusqu’à 18 barils domestiques ou 27 barils KPF.

Diamètre: 5/8

DIAM: 5/8	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
1 1/2	150	56	250	94
1 3/4	140	55	250	100
2	140	58	225	95
2 1/4	130	57	200	89
2 1/2	130	60	200	93
2 3/4	120	58	175	85
3	120	60	165	84
3 1/4	110	58	150	80
3 1/2	110	60	150	83
3 3/4	100	57	130	75
4	100	59	130	78
4 1/4	90	55	120	75
4 1/2	90	57	115	70
4 3/4	90	59	115	77
5	80	55	115	79
5 1/4	80	56	110	78
5 1/2	80	58	105	77
5 3/4	80	59	100	76
6	70	53	95	74

Diamètre: 3/4

DIAM: 3/4	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
1 1/2	100	59	170	100
1 3/4	100	62	150	93
2	95	62	150	97
2 1/4	85	59	135	92
2 1/2	90	65	130	93
2 3/4	85	64	125	93
3	80	63	115	89
3 1/4	75	61	110	89
3 1/2	80	68	105	88
3 3/4	70	62	100	87
4	70	64	95	86
4 1/4	60	57	85	80
4 1/2	60	59	85	83
4 3/4	55	56	75	75
5	55	58	75	78
5 1/4	55	59	65	70
5 1/2	55	61	65	72
5 3/4	50	55	65	73
6	50	59	65	76
6 1/4	50	60	60	72
6 1/2	50	62	60	74
6 3/4	45	56	55	70
7	45	59	55	72
7 1/2	45	60	50	68
8	40	57	45	64
8 1/2	40	58	40	67

Diamètre: 7/8

DIAM: 7/8	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
1 3/4	60	53	110	100
2	60	56	100	95
2 1/4	60	59	95	95
2 1/2	55	56	90	94
2 3/4	55	58	85	92
3	50	55	80	90
3 1/4	50	57	75	88
3 1/2	50	59	75	91
3 3/4	45	56	70	89
4	45	57	65	85
4 1/4	45	59	60	81
4 1/2	40	54	60	83
4 3/4	40	56	55	79
5	40	58	55	82
5 1/4	40	59	50	76
5 1/2	40	61	50	79
5 3/4	35	55	45	73
6	35	56	45	75

Diamètre: 1

DIAM: 1	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
2	45	58	75	99
2 1/4	45	60	70	96
2 1/2	40	56	70	100
2 3/4	40	58	65	96
3	40	60	60	93
3 1/4	35	54	60	96
3 1/2	35	56	55	91
3 3/4	35	58	55	94
4	35	60	50	88
4 1/4	35	62	45	82
4 1/2	30	55	45	84
4 3/4	30	57	40	78
5	30	58	40	80
5 1/4	30	60	40	82
5 1/2	30	62	30	64
5 3/4	25	53	35	76
6	25	54	30	67
6 1/4	25	55	30	69
6 1/2	25	57	30	71

Diamètre: 1 1/8

DIAM: 1 1/8	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
2 3/4	30	58	50	99
3	30	60	45	92
3 1/4	30	62	45	95
3 1/2	25	53	40	87
3 3/4	25	55	40	90
4	25	57	40	93
4 1/4	25	59	35	84
4 1/2	25	60	35	87
4 3/4	20	50	30	77
5	20	51	30	79
5 1/4	20	52	30	81
5 1/2	20	54	25	70
5 3/4	20	55	25	71
6	20	57	25	73
6 1/4	20	58	25	75
6 1/2	20	59	25	77
6 3/4	15	56	25	78
7	15	47	25	80
7 1/4	15	48	20	66
7 1/2	15	49	20	67

Diamètre: 1 1/4

DIAM: 1 1/4	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
2 3/4	N/A	N/A	50	99
3	N/A	N/A	45	92
3 1/4	N/A	N/A	45	95
3 1/2	N/A	N/A	40	88
3 3/4	N/A	N/A	40	90
4	N/A	N/A	40	93
4 1/4	N/A	N/A	35	84
4 1/2	N/A	N/A	35	87
4 3/4	N/A	N/A	30	77
5	N/A	N/A	30	79
5 1/4	N/A	N/A	30	81
5 1/2	N/A	N/A	25	70
5 3/4	N/A	N/A	25	71
6	N/A	N/A	25	73
6 1/4	N/A	N/A	25	75
6 1/2	N/A	N/A	25	77
6 3/4	N/A	N/A	25	78
7	N/A	N/A	25	80
7 1/4	N/A	N/A	20	66
7 1/2	N/A	N/A	20	67

Diamètre: 1 1/2

DIAM: 1 1/2	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
3 1/2	N/A	N/A	20	90
3 3/4	N/A	N/A	20	92
4	N/A	N/A	15	72
4 1/4	N/A	N/A	15	73
4 1/2	N/A	N/A	15	75
4 3/4	N/A	N/A	15	77
5	N/A	N/A	15	79
5 1/4	N/A	N/A	15	81
5 1/2	N/A	N/A	15	83
5 3/4	N/A	N/A	15	84
6	N/A	N/A	15	86
6 1/4	N/A	N/A	10	60
6 1/2	N/A	N/A	10	61

Conformément à la Section 16 de la norme ASTM F3125/F3125-23, voici un résumé des exigences en matière d’emballage et de marquage d’emballage pour les boulons à tête hexagonale épaisse et les ensembles de boulons de type « twist-off ».

16. Emballage et marquage d’emballage :

16.1 Emballage :

L’emballage doit respecter les pratiques standard du fabricant ou être convenu mutuellement entre l’acheteur et le fournisseur. Les composants du lot d’assemblage assorti, testés pour leur capacité de rotation, doivent être expédiés ensemble dans la mesure du possible. Les paquets de composants doivent être clairement identifiés avec les numéros de lot d’assemblage pour un appariement et un assemblage appropriés sur le terrain. Les ensembles de boulons lourds à tête hexagonale doivent comprendre au moins un boulon lourd à tête hexagonale et un écrou lourd à tête hexagonale approprié, ou un boulon lourd à tête hexagonale, un écrou lourd à tête hexagonale et au moins une rondelle trempée, conforme aux exigences spécifiées. Les ensembles de boulons de type « twist-off » doivent être constitués d’un boulon avec une extrémité cannelée, d’un écrou lourd à tête hexagonale approprié et d’au moins une rondelle trempée, tous répondant aux normes spécifiées. Les boulons « twist-off » doivent être emballés, certifiés et installés en tant qu’ensembles assortis. Les exigences spéciales en matière d’emballage ou d’étiquetage doivent être définies lors de l’enquête et réitérées au moment de la commande.

16.2 Marquage d’emballage :

Chaque unité d’expédition doit être clairement marquée avec les informations suivantes :

Désignation ASTM, Grade, Type et Style.
Taille des composants.
Nom du fabricant ou de la partie responsable.
Nombre de pièces dans l’unité.
Numéro de lot, avec les unités d’expédition marquées en conséquence.
Numéro de commande ou toute autre information distinctive, si exigé par le client.
Pays d’origine, si exigé par le client.

Exigences chimiques pour Gr.A325 & Gr.F1852
Analyse de la coulée	Type 1	Type 3
Analyse de la coulée	Acier au carbone ou allié avec ou sans bore	Composition A	Composition B	Basé sur l’indice de corrosion ^B
Carbone	0.30 – 0.52	0.33 – 0.40	038 – 0.48	0.30 – 0.52 max
Manganèse	0.60 min	0.90 – 1.20	0.70 – 0.90	0.60 min
Phosphore, max	0.035	0.035	0.035	0.035
Soufre, max	0.04	0.04	0.04	0.04
Silicone	0.15 – 0.30	0.15 – 0.30	0.30 – 0.50	^D
Bore	0.003 max	^D	^D	^D
Cuivre	^D	0.25 – 0.45	0.20 – 0.40	0.20 – 0.60
Nickel	^D	0.25 – 0.45	0.50 – 0.80	0.20^E min
Chrome	^D	0.45 – 0.65	0.50 – 0.75	0.45 min
Vanadium	^D	^D	^D	^D
Molybdène	^D	^D	0.06 max	0.10^E min
Titane	^D	^D	^D	^D

Cette table s’inspire de la norme ASTM F3125/F3125M-23 Table 3.

^A Basé sur l’analyse de la coulée.
^B Voir 6.3.
^C L’exigence en carbone est de 0,35 à 0,53 pour les boulons de diamètre 1-1⁄2 pouce.
^D Non spécifié.
^E Le matériau qui satisfait les critères pour le nickel ou le molybdène doit être considéré comme satisfaisant aux exigences pour les deux éléments.

6.3 : Les boulons de type 3 doivent être en acier atmosphérique et doivent respecter les compositions chimiques A ou B spécifiées dans la Table 3 ou être produits à partir d’un matériau ayant une composition chimique “Basée sur l’indice de corrosion” qui a un indice de corrosion de 6 ou plus, tel que calculé à partir de l’analyse de la coulée, et comme décrit dans ASTM G101*. Le calcul de l’indice de corrosion doit être effectué en utilisant la méthode prédictive basée sur les données de Larabee et Coburn ou la méthode prédictive basée sur les données de Townsend. (voir Guide ASTM G101* pour les méthodes d’estimation de la résistance à la corrosion atmosphérique des aciers d’alliages faibles).

*ASTM G101 : Guide standard pour estimer la résistance à la corrosion atmosphérique des aciers d’alliages faibles.

Propriétés mécaniques (boulons de taille normale) pour Gr.A325 & Gr.F1852
Diam.	Zone de stress^A	Traction min	Charge d’épreuve Longueur de mesure min	Méthode alternative de charge d’épreuve et de limite d’élasticité min
Po.	Po²	lbf	lbf	lbf
1/2-13 UNC	0.142	17,050	12,050	13,050
5/8-11 UNC	0.226	27,100	19,200	20,800
3/4-10 UNC	0.334	40,100	28,400	30,700
7/8-9 UNC	0.462	55,450	39,250	42,500
1-8 UNC	0.606	72,700	51,500	55,750
1 1/8-7 UNC	0.763	91,600^B	64,900^B	70,250^B
1 1/4-7 UNC	0.969	116,300^B	82,400^B	89,200^B
1 3/8-6 UNC	1.155	138,600^B	98,200^B	106,300^B
1 1/2-6 UNC	1.405	168,600^B	119,500^B	129,300^B
Valeurs ci-dessus basées sur	–	120 Ksi	85 Ksi	92 Ksi

Cette table est inspirée de la table 5 de la norme ASTM F3125/F3125M-23.

^A La zone de contrainte est calculée comme suit pour les dimensions en pouces : AS = 0,7854 [D – (0,9743/n)]^2.

^B Les versions précédentes des normes ASTM A325 et F1852 exigeaient des essais de traction basés sur une résistance minimale de 105 ksi pour les diamètres plus grands, ainsi que des essais de charge de preuve de 74 ksi (méthode de mesure de la longueur) et 81 ksi (méthode de la limite d’élasticité). Cette spécification a été modifiée pour être en accord avec les valeurs de conception et d’installation de l’AISC/RCSC et les niveaux de résistance équivalents en métrique.

Propriétés mécaniques (spécimens de boulons usinés) pour Gr.A325 & Gr.F1852
Traction min.	Traction max.	Rendement min.	Elongation min. %	Réduction de surface min %
120 ksi	…	92 ksi	14	35

Ce tableau est inspiré du tableau 6 de la norme ASTM F3125/F3125M-23.

Exigences de dureté pour les boulons de Gr.A325 & F1852
Brinell HB		Rockwell HRC
Min	Max	Min	Max
253	319	25	34

Ce tableau est inspiré du tableau 7 de la norme ASTM F3125/F3125M-23.

Exigences de pré-tension par force et diamètre pour Gr. A325 & Gr.F1852
Diamètre du boulon	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
Kip	1	2	3	4	5	6	8	10	12
lbf	1,000	2,000	3,000	4,000	5,000	6,000	8,000	10,000	12,000

Ce tableau est inspiré du tableau A2.1 de la norme ASTM F3125/F3125M-23.

Tension min. à pleine rotation Gr. A325
Diam. du boulon	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
Kip	14	22	32	45	59	74	94	112	136
lbf	14,000	22,000	32,000	45,000	59,000	74,000	94,000	112,000	136,000

Ce tableau est inspiré du tableau A2.4 de la norme ASTM F3125/F3125M-23.

Couple max. autorisé pour Gr.A325 à la tension de conception min.^A
Diamètre du boulon po.	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
Tension (Kips)^A	12	19	28	39	51	64	81	97	118
Tension (lbf)	12,000	19,000	28,000	39,000	51,000	64,000	81,000	97,000	118,000
Max. Torque Ft.Lbs	125	247	437	710	1,062	1,502	2,120	2,779	3,688

Ce tableau est inspiré du tableau A2.2 de l’ASTM F3125/F3125M.

^A Conception minimale dans la spécification RCSC pour les assemblages structuraux utilisant des boulons à haute résistance. Elle représente 70 % de la résistance à la traction minimale spécifiée.

Couple max. autorisé pour Gr.A325 à la tension de conception min.
Diam. du boulon po.	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
Torque (Ft.Lbs)	150	290	500	820	1,230	1,730	2,450	3,210	4,250

Ce tableau est inspiré du tableau A2.6 de l’ASTM F3125/F3125M.

Degrés de rotation min. requis pour Gr.A325
Jusqu’à 4D	>4D jusqu’à 8D	>8D jusqu’à 12D
240	360	420

Ce tableau est inspiré du tableau A2.3 de la norme ASTM F3125/F3125M-23.

Degrés de rotation min. requis (A2.5)
Longueur du boulon	Jusqu’à et incluant 4D	Plus grand que 4D jusqu’à et incluant 8D
Rotation obligatoire (tous les grades)	120	180

Ce tableau est inspiré du tableau A2.5 de l’ASTM F3125/F3125M-23.
Celui-ci concerne la rotation initiale pendant la phase d’essai.

Degrés de rotation min. requis (A2.7)
Longueur du boulon	Jusqu’à et incluant 4D	plus grand que 4D jusqu’à et incluant 8D
Rotation requise (120 ksi)	120	180

Ce tableau est inspiré du tableau A2.7 de l’ASTM F3125/F3125M-23.
Ce tableau concerne la deuxième rotation pendant la phase de test.

TAILLE DU LOT		TAILLE DE L’ÉCHANTILLONNAGE C
1-50		1
51-280		2
281-3,200		3
3,201-35,000		4
35,001-150,000		5
150,001-500,000		6
500,001+		7

Ce tableau s’inspire du tableau 3 de la norme ASTM F1470, taille d’échantillon C.

Gr. F1852

Les ensembles de boulons ASTM F3125 Grade F1852, sont conçues pour être utilisées dans les assemblages d’acier de construction. Ils sont réputées pour leurs performances exceptionnelles, avec une résistance à la traction de 120 ksi. Ces boulons sont spécifiquement conçus pour le boulonnage structural pré-tensionné, offrant une force de serrage fiable. Leur installation nécessite une clé de cisaillement électrique, ce qui garantit des assemblages précis et sûrs dans les applications critiques, telles que les bâtiments et les ponts à ossature métallique. Les caractéristiques robustes du grade F1852 en font un choix privilégié pour les projets de construction exigeants.

Gr.F1852 Spécifications

Prise en pouces	Diamètre du boulon en Pouces
	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
3/4	1 1/2	1 3/4	***	2	***	***	2 1/2	***	2 3/4
13/16	1 1/2	1 3/4	2	2	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4
7/8	1 3/4	1 3/4	2	2	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4
15/16	1 3/4	2	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3
1	1 3/4	2	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3
1 1/16	1 3/4	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3	3
1 1/8	2	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3	3
1 3/16	2	2 1/4	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4
1 1/4	2	2 1/4	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4
1 5/16	2	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4	3 1/4
1 3/8	2 1/4	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4	3 1/4
1 7/16	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4	3	3 1/4	3 1/4	3 1/2
1 1/2	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4	3	3 1/4	3 1/4	3 1/2
1 9/16	2 1/4	2 1/2	2 3/4	3 3/4	3	3 1/4	3 1/4	3 1/2	3 1/2
1 5/8	2 1/2	2 1/2	2 3/4	2 3/4	3	3 1/4	3 1/4	3 1/2	3 1/2
1 11/16	2 1/2	2 3/4	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4
1 3/4	2 1/2	2 3/4	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4
1 13/16	2 1/2	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4
1 7/8	2 3/4	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4
1 15/16	2 3/4	3	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4
2	2 3/4	3	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4
2 1/16	2 3/4	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4	4
2 1/8	3	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4	4
2 3/16	3	3 1/4	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4
2 1/4	3	3 1/4	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4
2 5/16	3	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4	4 1/4
2 3/8	3 1/4	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4	4 1/4
2 7/16	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4	4	4 1/4	4 1/4	4 1/2
2 1/2	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4	4	4 1/4	4 1/4	4 1/2
2 9/16	3 1/4	3 1/2	3 3/4	3 3/4	4	4 1/4	4 1/4	4 1/2	4 1/2
2 5/8	3 1/2	3 1/2	3 3/4	3 3/4	4	4 1/4	41/4	4 1/2	4 1/2
2 11/16	3 1/2	3 3/4	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4
2 3/4	3 1/2	3 3/4	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4
2 13/16	3 1/2	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4
2 7/8	3 3/4	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4
2 15/16	3 3/4	4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5
3	3 3/4	4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5
3 1/16	3 3/4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5	5
3 1/8	4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5	5
3 3/16	4	4 1/4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4
3 1/4	4	4 1/4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4
3 5/16	4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4	5 1/4
3 3/8	4 1/4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4	5 1/4
3 7/16	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2
3 1/2	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2
3 9/16	4 1/4	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2	5 1/2
3 5/8	4 1/2	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2	5 1/2
3 11/16	4 1/2	4 3/4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4
3 3/4	4 1/2	4 3/4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4
3 13/16	4 1/2	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4	5 3/4
3 7/8	4 3/4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4	5 3/4
3 15/16	4 3/4	5	5	5 1/4	5 1/4	5 1/2	5 3/4	5 3/4	6
4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4	5 3/4	6
4 1/16	4 3/4	5	5 1/4	5 1/4	5 1/2	5 3/4	5 3/4	6	6

Diam. du boulon.	E	F	H		T	S
	Diam. du corps	Diam. de la tête	Hauteur		Longueur du filet	Largeur entre les cannelures
	Max	Max	Max	Min	Basique	Basique
5/8-11	0.642	1.313	0.403	0.378	1.25	0.43
3/4-10	0.768	1.58	0.483	0.455	1.38	0.53
7/8-9	0.895	1.88	0.563	0.531	1.5	0.61
1-8	1.022	2.158	0.627	0.591	1.75	0.7
1 1/8-7	1.149	2.375	0.718	0.658	2	0.8
1 1/4-7	1.277	2.76	0.813	0.749	2	0.4
1 3/8-6	1.404	2.91	0.878	0.81	2.25	1
1 1/2-6	1.531	3.16	0.974	0.902	2.25	1.1

Ce tableau s’inspire du tableau 7 de la norme ASME B18.2.6.

F3125 Grade F1852 Dimensions, filetages et marquage de grade
	Type 1	Type 3
Style – Boulons à rupture par torsion
Dimensions, ASME^B	B18.2.6	B18.2.6
Ajustement du filet, ASME^B	B1.1 UNC 2A	B1.1 UNC 2A
Marquage du grade^{A, D}	A325TC	A325TC
Marquage alt. du grade^{A, C}	A325	A325

Cette table est inspirée de la Table 2 de la norme ASTM F3125/F3125M-23.

^A Les boulons A325 d’une longueur allant jusqu’à 4D, entièrement filetés mais pour lesquels un filetage complet n’est pas requis selon la norme ASME pertinente, doivent être marqués d’un “T”, voir Exigence supplémentaire S1. Les boulons ayant d’autres dimensions non standard, y compris la longueur du filetage, doivent être marqués d’un “S”, voir Exigence supplémentaire S2.
^B Fabriqués selon la dernière révision en vigueur au moment de la fabrication, UNC pour la série en pouces.
^C Les marquages précédemment utilisées peuvent être vendues et utilisées indéfiniment ; cependant, les boulons doivent être fabriqués conformément aux exigences de marquage en vigueur lors de la première publication de cette norme.
^D D’autres marquages distinctifs pour le type 3 sont autorisés à la discrétion du fabricant.

Composants compatibles F3125 Gr.A325 & F1852
	Type 1	Type 3
Écrous et rondelles recommandés
Écrou nu	A563 DH	A563 DH3
Alternative appropriée^E	DH3, D, C, C3	C3
Écrou avec recouvrement	A563 DH	A563 DH3
Rondelle plate, biseautée ou épaisse si utilisée	F436-1	F436-3

Assemblages de boulons 120 ksi^A
Revêtements couramment appliqués	Grade ou Classe
F2329	Galvanisation à chaud / 50 μm
B695	Classe 55
Autres revêtements	Codes de Classification
Autres revêtements	Corrosion	Apparence	Coefficient de friction
F3393	D	1	R^B

*Notez que Boulons Plus offre le Gr.F1852 seulement en version nu et recouvrement Galv. Mech selon ASTM B695 Classe 55

Caractéristiques	F3125 KPF	F3125 Domestique
Matériel Du Baril	Métal	Métal
Poids Max	65 Lbs	235 Lbs
Vient avec une poignée	✔	X
S’ouvre et ferme rapidement	✔	X
Barils Par Palette	27	9
Hauteur Du Baril	8 1/4 pouces	20 pouces
Visuel Des Barils

Diamètre: 5/8

DIAM: 5/8	BARIL KPF		BARIL DOMESTIQUE
LONGUEUR	BOULONS/BARIL	LBS/BARIL	BOULONS/BARIL	LBS/BARIL
1 1/2	150	57	500	204
1 3/4	140	57	470	206
2	140	60	450	206
2 1/4	130	57	410	196
2 1/2	120	56	380	190
2 3/4	110	54	350	182
3	N/A	N/A	325	176

*À titre de référence uniquement. Le poids des barils est une approximation. Le poids réel peut être légèrement différent de celui indiqué ici. D’autres longueurs peuvent être disponibles sur demande.

**Les poids ci-dessus correspondent à des ensembles de boulons à finition nu comprenant un écrou et une rondelle. La galvanisation mécanique ajoute moins d’un demi pour cent (>0,5 %).

***Une palette peut contenir jusqu’à 9 barils domestiques ou 27 barils KPF.

Diamètre: 3/4

DIAM: 3/4	BARIL KPF		BARIL DOMESTIQUE
LONGUEUR	BOULONS/BARIL	LBS/BARIL	BOULONS/BARIL	LBS/BARIL
1 3/4	95	59	300	205
2	90	59	280	200
2 1/4	85	58	270	200
2 1/2	80	57	250	194
2 3/4	80	59	250	201
3	75	58	240	203
3 1/4	75	60	230	202
3 1/2	70	58	220	200
3 3/4	70	60	200	188
4	70	63	190	184
4 1/2	60	57	180	187
4 3/4	60	59	160	172
5	60	61	150	166
5 1/2	50	53	140	163
6	50	57	130	161

Diamètre: 7/8

DIAM: 7/8	BARIL KPF		BARIL DOMESTIQUE
LONGUEUR	BOULONS/BARIL	LBS/BARIL	BOULONS/BARIL	LBS/BARIL
2	60	57	200	206
2 1/4	60	59	190	203
2 1/2	55	57	180	202
2 3/4	55	59	180	209
3	50	56	170	204
3 1/4	50	58	160	201
3 1/2	50	60	150	194
3 3/4	45	56	140	187
4	45	58	140	194
4 1/4	40	54	130	186
4 1/2	40	54	120	177
4 3/4	30	42	120	183
5	30	43	115	180
5 1/2	30	47	100	166
6	30	49	95	166

Diamètre: 1

DIAM: 1	BARIL KPF		BARIL DOMESTIQUE
LONGUEUR	BOULONS/BARIL	LBS/BARIL	BOULONS/BARIL	LBS/BARIL
2	45	59	150	214
2 1/4	45	61	140	204
2 1/2	40	56	130	197
2 3/4	40	58	130	204
3	40	60	120	196
3 1/4	35	55	120	203
3 1/2	35	57	110	192
3 3/4	35	58	110	198
4	35	60	100	187
4 1/4	30	54	90	173
4 1/2	30	55	90	178
4 3/4	30	57	90	183
5	30	58	85	178
5 1/2	25	51	80	177
6	25	54	70	163
6 1/2	25	57	65	156
7	20	48	60	145
7 1/2	20	50	55	135
8	20	53	55	135
8 1/2	N/A	N/A	50	123

Diamètre: 1 1/8

DIAM: 1 1/8	BARIL KPF		BARIL DOMESTIQUE
LONGUEUR	BOULONS/BARIL	LBS/BARIL	BOULONS/BARIL	LBS/BARIL
2 3/4	30	58	80	184
3	30	61	80	189
3 1/4	30	63	70	172
3 1/2	25	54	70	175
3 3/4	25	56	70	183
4	25	57	70	186
4 1/4	25	59	60	165
4 1/2	25	61	60	168
4 3/4	20	50	50	146
5	20	51	50	148
5 1/2	20	54	50	155
6	20	57	50	162
6 1/2	20	59	50	169
7	15	47	40	141
7 1/2	15	49	40	147
8	15	51	40	147
8 1/2	N/A	N/A	35	134

Diamètre: 1 1/4

DIAM: 1 1/4	BARIL KPF		BARIL DOMESTIQUE
LONGUEUR	BOULONS/BARIL	LBS/BARIL	BOULONS/BARIL	LBS/BARIL
3	N/A	N/A	80	219
3 1/4	N/A	N/A	80	226
3 1/2	N/A	N/A	80	233
3 3/4	N/A	N/A	70	210
4	N/A	N/A	70	217
4 1/4	N/A	N/A	70	222
4 1/2	N/A	N/A	60	196
4 3/4	N/A	N/A	60	201
5	N/A	N/A	50	173
5 1/2	N/A	N/A	50	181
6	N/A	N/A	50	190
6 1/2	N/A	N/A	50	199
7	N/A	N/A	45	187
7 1/2	N/A	N/A	40	173
8	N/A	N/A	40	180
8 1/2	N/A	N/A	40	187
9	N/A	N/A	35	170
9 1/2	N/A	N/A	30	152

16. Emballage et marquage d’emballage :

16.1 Emballage :

16.2 Marquage d’emballage :

Chaque unité d’expédition doit être clairement marquée avec les informations suivantes :

Désignation ASTM, Grade, Type et Style.
Taille des composants.
Nom du fabricant ou de la partie responsable.
Nombre de pièces dans l’unité.
Numéro de lot, avec les unités d’expédition marquées en conséquence.
Numéro de commande ou toute autre information distinctive, si exigé par le client.
Pays d’origine, si exi

Exigences chimiques pour Gr.A325 & Gr.F1852
Analyse de la coulée	Type 1	Type 3
Analyse de la coulée	Acier au carbone ou allié avec ou sans bore	Composition A	Composition B	Basé sur l’indice de corrosion ^B
Carbone	0.30 – 0.52	0.33 – 0.40	038 – 0.48	0.30 – 0.52 max
Manganèse	0.60 min	0.90 – 1.20	0.70 – 0.90	0.60 min
Phosphore, max	0.035	0.035	0.035	0.035
Soufre, max	0.04	0.04	0.04	0.04
Silicone	0.15 – 0.30	0.15 – 0.30	0.30 – 0.50	^D
Bore	0.003 max	^D	^D	^D
Cuivre	^D	0.25 – 0.45	0.20 – 0.40	0.20 – 0.60
Nickel	^D	0.25 – 0.45	0.50 – 0.80	0.20^E min
Chrome	^D	0.45 – 0.65	0.50 – 0.75	0.45 min
Vanadium	^D	^D	^D	^D
Molybdène	^D	^D	0.06 max	0.10^E min
Titane	^D	^D	^D	^D

Propriétés mécaniques (boulons de taille normale) pour Gr.A325 & Gr.F1852
Diam.	Zone de stress^A	Traction min	Charge d’épreuve Longueur de mesure min	Méthode alternative de charge d’épreuve et de limite d’élasticité min
Po.	Po²	lbf	lbf	lbf
1/2-13 UNC	0.142	17,050	12,050	13,050
5/8-11 UNC	0.226	27,100	19,200	20,800
3/4-10 UNC	0.334	40,100	28,400	30,700
7/8-9 UNC	0.462	55,450	39,250	42,500
1-8 UNC	0.606	72,700	51,500	55,750
1 1/8-7 UNC	0.763	91,600^B	64,900^B	70,250^B
1 1/4-7 UNC	0.969	116,300^B	82,400^B	89,200^B
1 3/8-6 UNC	1.155	138,600^B	98,200^B	106,300^B
1 1/2-6 UNC	1.405	168,600^B	119,500^B	129,300^B
Valeurs ci-dessus basées sur	–	120 Ksi	85 Ksi	92 Ksi

Propriétés mécaniques (spécimens de boulons usinés) pour Gr.A325 & Gr.F1852
Traction min.	Traction max.	Rendement min.	Elongation min. %	Réduction de surface min %
120 ksi	…	92 ksi	14	35

Ce tableau est inspiré du tableau 6 de la norme ASTM F3125/F3125M-23.

Exigences de dureté pour les boulons de Gr.A325 & F1852
Brinell HB		Rockwell HRC
Min	Max	Min	Max
253	319	25	34

Ce tableau est inspiré du tableau 7 de la norme ASTM F3125/F3125M-23.

Exigences de pré-tension par force et diamètre pour Gr. A325 & Gr.F1852
Diamètre du boulon	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
Kip	1	2	3	4	5	6	8	10	12
lbf	1,000	2,000	3,000	4,000	5,000	6,000	8,000	10,000	12,000

Ce tableau est inspiré du tableau A2.1 de la norme ASTM F3125/F3125M-23.

Assemblage Gr. F1852 Tension d’installation Min.
Diam. du boulon	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4
lbf	12,550	19,900	29,450	40,750	53,450	67,350	85,500

Ce tableau est inspiré du tableau 8 de la norme ASTM F3125/F3125M-23.

TAILLE DU LOT		TAILLE DE L’ÉCHANTILLONNAGE C
1-50		1
51-280		2
281-3,200		3
3,201-35,000		4
35,001-150,000		5
150,001-500,000		6
500,001+		7

Ce tableau s’inspire du tableau 3 de la norme ASTM F1470, taille d’échantillon C.

Gr. A490

Les ensembles de boulons ASTM F3125 Grade A490 sont conçues pour des applications structurelles robustes, offrant une résistance à la traction inégalée de 150 ksi. Ces boulons excellent dans les environnements soumis à de fortes contraintes, ce qui les rend idéaux pour les connexions critiques dans les projets d’infrastructure tels que les ponts et les immeubles de grande hauteur. L’installation nécessite des clés dynamométriques calibrées pour obtenir une tension précise, ce qui garantit les capacités de charge exceptionnelles du grade A490. Lorsque la fiabilité et la résistance sont primordiales, les fixations ASTM F3125 Grade A490 offrent des performances supérieures dans des scénarios de construction difficiles.

*Pour la résistance aux intempéries, voir les produits de type 3.
** Veuillez noter que Boulons Plus ne vend que des ensembles pré-assemblés comprenant 1 boulon, 1 rondelle et 1 écrou.

Gr.A490 Spécifications

Prise en pouces	Diamètre du boulon en Pouces
	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
3/4	1 1/2	1 3/4	***	2	***	***	2 1/2	***	2 3/4
13/16	1 1/2	1 3/4	2	2	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4
7/8	1 3/4	1 3/4	2	2	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4
15/16	1 3/4	2	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3
1	1 3/4	2	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3
1 1/16	1 3/4	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3	3
1 1/8	2	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3	3
1 3/16	2	2 1/4	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4
1 1/4	2	2 1/4	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4
1 5/16	2	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4	3 1/4
1 3/8	2 1/4	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4	3 1/4
1 7/16	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4	3	3 1/4	3 1/4	3 1/2
1 1/2	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4	3	3 1/4	3 1/4	3 1/2
1 9/16	2 1/4	2 1/2	2 3/4	3 3/4	3	3 1/4	3 1/4	3 1/2	3 1/2
1 5/8	2 1/2	2 1/2	2 3/4	2 3/4	3	3 1/4	3 1/4	3 1/2	3 1/2
1 11/16	2 1/2	2 3/4	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4
1 3/4	2 1/2	2 3/4	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4
1 13/16	2 1/2	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4
1 7/8	2 3/4	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4
1 15/16	2 3/4	3	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4
2	2 3/4	3	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4
2 1/16	2 3/4	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4	4
2 1/8	3	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4	4
2 3/16	3	3 1/4	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4
2 1/4	3	3 1/4	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4
2 5/16	3	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4	4 1/4
2 3/8	3 1/4	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4	4 1/4
2 7/16	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4	4	4 1/4	4 1/4	4 1/2
2 1/2	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4	4	4 1/4	4 1/4	4 1/2
2 9/16	3 1/4	3 1/2	3 3/4	3 3/4	4	4 1/4	4 1/4	4 1/2	4 1/2
2 5/8	3 1/2	3 1/2	3 3/4	3 3/4	4	4 1/4	41/4	4 1/2	4 1/2
2 11/16	3 1/2	3 3/4	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4
2 3/4	3 1/2	3 3/4	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4
2 13/16	3 1/2	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4
2 7/8	3 3/4	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4
2 15/16	3 3/4	4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5
3	3 3/4	4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5
3 1/16	3 3/4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5	5
3 1/8	4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5	5
3 3/16	4	4 1/4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4
3 1/4	4	4 1/4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4
3 5/16	4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4	5 1/4
3 3/8	4 1/4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4	5 1/4
3 7/16	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2
3 1/2	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2
3 9/16	4 1/4	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2	5 1/2
3 5/8	4 1/2	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2	5 1/2
3 11/16	4 1/2	4 3/4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4
3 3/4	4 1/2	4 3/4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4
3 13/16	4 1/2	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4	5 3/4
3 7/8	4 3/4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4	5 3/4
3 15/16	4 3/4	5	5	5 1/4	5 1/4	5 1/2	5 3/4	5 3/4	6
4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4	5 3/4	6
4 1/16	4 3/4	5	5 1/4	5 1/4	5 1/2	5 3/4	5 3/4	6	6

Diam. du boulon	E	F			G		H			T
	Diam. Corps	Largeur à plat			Largeur entre les coins		Hauteur de tête			Longueur du filet
	Max	Basique	Max	Min	Max	Min	Basique	Max	Min	Basique
1/2-13	0.515	7/8	0.875	0.850	1.010	0.969	5/16	0.323	0.302	1.00
5/8-11	0.642	1 1/16	1.062	1.031	1.227	1.175	25/64	0.403	0.378	1.25
3/4-10	0.768	1 1/4	1.250	1.212	1.443	1.383	15/32	0.483	0.455	1.38
7/8-9	0.895	1 7/16	1.438	1.394	1.660	1.589	35/64	0.563	0.531	1.50
1-8	1.022	1 5/8	1.625	1.575	1.876	1.796	39/64	0.627	0.591	1.75
1 1/8-7	1.149	1 13/16	1.812	1.756	2.093	2.002	11/16	0.718	0.658	2.00
1 1/4-7	1.277	2	2.00	1.938	2.309	2.209	25/32	0.813	0.749	2.00
1 3/8-6	1.404	2 3/16	2.188	2.119	2.526	2.416	27/32	0.878	0.810	2.25
1 1/2-6	1.531	2 3/8	2.375	2.300	2.742	2.622	15/16	0.974	0.902	2.25

Ce tableau est inspiré du tableau 1 de la norme ASME B18.2.6.

Dimensions, filetages et marquage de grade pour F3125 Grade A490
	Type 1	Type 3
Style – Boulons hex épais
Dimensions, ASME^B	B18.2.6	B18.2.6
Ajustement du filet, ASME^B	B1.1 UNC 2A	B1.1 UNC 2A
Marquage du grade^{A, D}	A490	A490

Cette table est inspirée de la Table 2 de la norme ASTM F3125/F3125M-23.

^B Fabriqués selon la dernière révision en vigueur au moment de la fabrication, en filetage UNC pour la série en pouces.
^D D’autres marquages distinctifs pour le type 3 sont autorisés à la discrétion du fabricant.

Composants compatibles F3125 Gr.A490 & F2280
	Type 1	Type 3
Écrous et rondelles recommandés
Écrou nu	A563 DH	A563 DH3
Alternative appropriée^E	–	–
Écrou avec recouvrement	A563 DH	A563 DH3
Rondelle plate, biseautée ou épaisse si utilisée	F436-1	F436-3

Assemblages de boulons 150 ksi^A
Revêtements qualifiés	Codes de Classification
Revêtements qualifiés	Corrosion	Apparence	Coefficient de friction
F3393	D	1	R^B

Cette table est inspirée de la Table A1.1 de la norme ASTM F3125/3125M-23.

^A Les revêtements pour les ensembles de boulons à rupture par torsion doivent être convenus entre le fabricant, le fournisseur et l’utilisateur, et ne sont pas autorisés sauf s’ils sont appliqués sous la direction du fabricant. Le code de classification du coefficient de friction ne s’applique pas aux ensembles de boulons à rupture par torsion.

B La spécification F3393 est une consolidation et un remplacement de trois normes ASTM qui comprenaient des revêtements qualifiés : F1136/F1136M pour les boulons et rondelles de grade 3, l’écrou de grade 5, F2833 grade 1, et F3019/F3019M grade 4.

Caractéristiques	F3125 KPF	F3125 Domestique
Matériel Du Baril	Métal	Plastique
Poids Max	65 Lbs	95 Lbs
Vient avec une poignée	✔	✔
S’ouvre et ferme rapidement	✔	✔
Barils Par Palette	27	18
Hauteur Du Baril	8 1/4 Pouces	11 Pouces
Visuel Des Barils

Diamètre: 1/2

DIAM: 1/2	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
1 1/4	270	59	450	92
1 1/2	250	115	400	80
1 3/4	240	115	350	81
2	240	125	350	86
2 1/4	230	62	325	85
2 1/2	220	62	300	83
2 3/4	210	63	275	80
3	200	62	265	81
3 1/4	190	62	250	80
3 1/2	180	61	240	80
3 3/4	170	60	215	75
4	160	59	200	73
4 1/4	N/A	N/A	200	75
4 1/2	N/A	N/A	190	74
4 3/4	N/A	N/A	175	71
5	N/A	N/A	150	63

Diamètre: 5/8

DIAM: 5/8	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
1 1/2	150	56	250	94
1 3/4	140	55	250	100
2	140	58	225	95
2 1/4	130	57	200	89
2 1/2	130	60	200	93
2 3/4	120	58	175	85
3	120	60	165	84
3 1/4	110	58	150	80
3 1/2	110	60	150	83
3 3/4	100	57	130	75
4	100	59	130	78
4 1/4	90	55	120	75
4 1/2	90	57	115	70
4 3/4	90	59	115	77
5	80	55	115	79
5 1/4	80	56	110	78
5 1/2	80	58	105	77
5 3/4	80	59	100	76
6	70	53	95	74

Diamètre: 3/4

DIAM: 3/4	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
1 1/2	100	59	170	100
1 3/4	100	62	150	93
2	95	62	150	97
2 1/4	85	59	135	92
2 1/2	90	65	130	93
2 3/4	85	64	125	93
3	80	63	115	89
3 1/4	75	61	110	89
3 1/2	80	68	105	88
3 3/4	70	62	100	87
4	70	64	95	86
4 1/4	60	57	85	80
4 1/2	60	59	85	83
4 3/4	55	56	75	75
5	55	58	75	78
5 1/4	55	59	65	70
5 1/2	55	61	65	72
5 3/4	50	55	65	73
6	50	59	65	76
6 1/4	50	60	60	72
6 1/2	50	62	60	74
6 3/4	45	56	55	70
7	45	59	55	72
7 1/2	45	60	50	68
8	40	57	45	64
8 1/2	40	58	40	67

Diamètre: 7/8

DIAM: 7/8	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
1 3/4	60	53	110	100
2	60	56	100	95
2 1/4	60	59	95	95
2 1/2	55	56	90	94
2 3/4	55	58	85	92
3	50	55	80	90
3 1/4	50	57	75	88
3 1/2	50	59	75	91
3 3/4	45	56	70	89
4	45	57	65	85
4 1/4	45	59	60	81
4 1/2	40	54	60	83
4 3/4	40	56	55	79
5	40	58	55	82
5 1/4	40	59	50	76
5 1/2	40	61	50	79
5 3/4	35	55	45	73
6	35	56	45	75

Diamètre: 1

DIAM: 1	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
2	45	58	75	99
2 1/4	45	60	70	96
2 1/2	40	56	70	100
2 3/4	40	58	65	96
3	40	60	60	93
3 1/4	35	54	60	96
3 1/2	35	56	55	91
3 3/4	35	58	55	94
4	35	60	50	88
4 1/4	35	62	45	82
4 1/2	30	55	45	84
4 3/4	30	57	40	78
5	30	58	40	80
5 1/4	30	60	40	82
5 1/2	30	62	30	64
5 3/4	25	53	35	76
6	25	54	30	67
6 1/4	25	55	30	69
6 1/2	25	57	30	71

Diamètre: 1 1/8

DIAM: 1 1/8	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
2 3/4	30	58	50	99
3	30	60	45	92
3 1/4	30	62	45	95
3 1/2	25	53	40	87
3 3/4	25	55	40	90
4	25	57	40	93
4 1/4	25	59	35	84
4 1/2	25	60	35	87
4 3/4	20	50	30	77
5	20	51	30	79
5 1/4	20	52	30	81
5 1/2	20	54	25	70
5 3/4	20	55	25	71
6	20	57	25	73
6 1/4	20	58	25	75
6 1/2	20	59	25	77
6 3/4	15	56	25	78
7	15	47	25	80
7 1/4	15	48	20	66
7 1/2	15	49	20	67

Diamètre: 1 1/4

DIAM: 1 1/4	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
2 3/4	N/A	N/A	50	99
3	N/A	N/A	45	92
3 1/4	N/A	N/A	45	95
3 1/2	N/A	N/A	40	88
3 3/4	N/A	N/A	40	90
4	N/A	N/A	40	93
4 1/4	N/A	N/A	35	84
4 1/2	N/A	N/A	35	87
4 3/4	N/A	N/A	30	77
5	N/A	N/A	30	79
5 1/4	N/A	N/A	30	81
5 1/2	N/A	N/A	25	70
5 3/4	N/A	N/A	25	71
6	N/A	N/A	25	73
6 1/4	N/A	N/A	25	75
6 1/2	N/A	N/A	25	77
6 3/4	N/A	N/A	25	78
7	N/A	N/A	25	80
7 1/4	N/A	N/A	20	66
7 1/2	N/A	N/A	20	67

Diamètre: 1 1/2

DIAM: 1 1/2	BARILS KPF		BARILS DOMESTIQUE
LONGUEUR	BOULONS/BARIL	Lbs/BARIL	BOULONS/BARIL	Lbs/BARIL
3 1/2	N/A	N/A	20	90
3 3/4	N/A	N/A	20	92
4	N/A	N/A	15	72
4 1/4	N/A	N/A	15	73
4 1/2	N/A	N/A	15	75
4 3/4	N/A	N/A	15	77
5	N/A	N/A	15	79
5 1/4	N/A	N/A	15	81
5 1/2	N/A	N/A	15	83
5 3/4	N/A	N/A	15	84
6	N/A	N/A	15	86
6 1/4	N/A	N/A	10	60
6 1/2	N/A	N/A	10	61

16. Emballage et marquage d’emballage :

16.1 Emballage :

16.2 Marquage d’emballage :

Chaque unité d’expédition doit être clairement marquée avec les informations suivantes :

Désignation ASTM, Grade, Type et Style.
Taille des composants.
Nom du fabricant ou de la partie responsable.
Nombre de pièces dans l’unité.
Numéro de lot, avec les unités d’expédition marquées en conséquence.
Numéro de commande ou toute autre information distinctive, si exigé par le client.
Pays d’origine, si exigé par le client.

Exigences chimiques pour Gr.A490 & Gr.F2280
Analyse de la coulée	Type 1	Type 3
Analyse de la coulée	Acier au carbone ou allié avec ou sans bore	Basé sur l’indice de corrosion ^B
Carbone	0.30 – 0.48^C	0.30 – 0.53
Manganèse	0.60 min	0.60 min
Phosphore, max	0.035	0.035
Soufre, max	0.04	0.04
Silicone	^D	^D
Bore	0.003 max	^D
Cuivre	^D	0.20 – 0.60
Nickel	^D	0.20^E min
Chrome	^D	0.45 min
Vanadium	^D	^D
Molybdène	^D	0.10^E min
Titane	^D	^D

Cette table est inspirée de la norme ASTM F3125/F3125M-23, Table 3.

^A Basé sur une analyse thermique.
^B Voir 6.3.
^C L’exigence en carbone est de 0,35 à 0,53 pour les boulons d’un diamètre de 1 à 1⁄2 pouce.
^D Non spécifié.
^E Le matériau qui satisfait aux critères du nickel ou du molybdène doit être considéré comme satisfaisant aux exigences pour les deux éléments.

6.3: Les boulons de type 3 doivent être en acier de météo et doivent respecter les compositions chimiques A ou B spécifiées dans la Table 3 ou être produits à partir d’un matériau ayant une composition chimique “Basée sur l’indice de corrosion” ayant un indice de corrosion de 6 ou plus, tel que calculé à partir de l’analyse thermique et tel que décrit dans ASTM G101*. Le calcul de l’indice de corrosion doit être effectué en utilisant la méthode prédictive basée sur les données de Larabee et Coburn ou la méthode prédictive basée sur les données de Townsend. (voir Guide ASTM G101* pour les méthodes d’estimation de la résistance à la corrosion atmosphérique des aciers faiblement alliés).

*ASTM G101: Guide standard pour estimer la résistance à la corrosion atmosphérique des aciers faiblement alliés.

Propriétés mécaniques (boulons de taille normale) pour Gr.A490 & Gr.F2280
Diam.	Zone de stress ^A	Traction min	Traction max	Charge d’épreuve Longueur de mesure min	Méthode alternative de charge d’épreuve et de limite d’élasticité min
Po.	Po²	lbf	lbf	lbf	lbf
1/2-13 UNC	0.142	21,300	24,600	17,050	18,500
5/8-11 UNC	0.226	33,900	39,100	27,100	29,400
3/4-10 UNC	0.334	50,100	57,800	40,100	43,400
7/8-9 UNC	0.462	69,300	79,950	55,450	60,100
1-8 UNC	0.606	90,900	104,850	72,700	78,800
1 1/8-7 UNC	0.763	114,450	132,000	91,550	99,200
1 1/4-7 UNC	0.969	145,350	167,650	116,300	126,000
1 3/8-6 UNC	1.155	173,250	199,850	138,600	150,200
1 1/2-6 UNC	1.405	210,750	243,100	168,600	182,600
Valeurs ci-dessus basées sur	–	150 Ksi	173 Ksi	120 Ksi	130 Ksi

Cette table s’inspire de la norme ASTM F3125/F3125M-23, Table 5.

^A La zone de contrainte est calculée comme suit pour les dimensions en pouces : AS = 0,7854 [D – (0,9743/n)]^2 ; pour les dimensions métriques : AS = 0,7854 (D – 0,9382P)^2 ; où AS = Zone de contrainte, D = Taille nominale du boulon, et P = pas de filetage.

Propriétés mécaniques (spécimens de boulons usinés) pour Gr.490 & Gr.F2280
Traction min.	Traction max.	Rendement min.	Elongation min. %	Réduction de surface min %
150 ksi	173 ksi	130 ksi	14	40

Ce tableau s’inspire du tableau 6 de la norme ASTM F3125/F3125M-23.

Exigences de dureté pour les boulons de Gr.A490 & F2280
Brinell HB		Rockwell HRC
Min	Max	Min	Max
311	352	33	38

Ce tableau est inspiré du tableau 7 de la norme ASTM F3125/F3125M-23.

Exigences de pré-tension par force et diamètre pour Gr. A490 & Gr.F2280
Diamètre du boulon	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
Kip	1	2	4	5	6	8	10	12	15
lbf	1,000	2,000	4,000	5,000	6,000	8,000	10,000	12,000	15,000

Ce tableau est inspiré du tableau A2.1 de la norme ASTM F3125/F3125M-23.

Tension min. à pleine rotation Gr. A490
Diam. du boulon	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
Kip	17	28	40	56	74	92	117	139	170
lbf	17,000	28,000	40,000	56,000	74,000	92,000	117,000	139,000	170,000

Ce tableau est inspiré du tableau A2.4 de la norme ASTM F3125/F3125M-23.

Couple max. autorisé pour Gr.A490 à la tension de conception min.^A
Diamètre du boulon po.	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
Tension (Kips)^A	15	24	35	49	64	80	102	121	148
Tension (lbf)	15,000	24,000	35,000	49,000	64,000	80,000	102,000	121,000	148,000
Max. Torque Ft.Lbs	156	312	546	893	1,333	1,875	2,656	3,466	4,625

Couple max. autorisé pour Gr.A490 à la tension de conception min.
Diam. du boulon po.	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
Torque (Ft.Lbs)	180	370	630	1,020	1,540	2,160	3,050	3,980	5,310

Ce tableau est inspiré du tableau A2.6 de l’ASTM F3125/f3125M.

Degrés de rotation min. requis pour Gr.A490
Jusqu’à 4D	>4D jusqu’à 8D	>8D jusqu’à 12D
240	300	360

Ce tableau est inspiré du tableau A2.3 de la norme ASTM F3125/F3125M-23.

Degrés de rotation min. requis (A2.5)
Longueur du boulon	Jusqu’à et incluant 4D	Plus grand que 4D jusqu’à et incluant 8D
Rotation obligatoire (tous les grades)	120	180

Ce tableau est inspiré du tableau A2.5 de l’ASTM F3125/F3125M-23.
Celui-ci concerne la rotation initiale pendant la phase d’essai.

Degrés de rotation min. requis (A2.7)
Longueur du boulon	Jusqu’à et incluant 4D	plus grand que 4D jusqu’à et incluant 8D
Rotation requise (150 ksi)	90	120

Ce tableau est inspiré du tableau A2.7 de l’ASTM F3125/F3125M-23.
Ce tableau concerne la deuxième rotation pendant la phase de test.

TAILLE DU LOT		TAILLE DE L’ÉCHANTILLONNAGE C
1-50		1
51-280		2
281-3,200		3
3,201-35,000		4
35,001-150,000		5
150,001-500,000		6
500,001+		7

Ce tableau s’inspire du tableau 3 de la norme ASTM F1470, taille d’échantillon C.

Gr. F2280

Les ensembles de boulons ASTM F3125 Grade F2280, dont la résistance à la traction spécifiée est de 150 ksi, sont conçus pour des applications structurelles à haute résistance. Ces boulons assurent des connexions fiables dans les assemblages critiques, offrant des performances robustes là où la résistance et la stabilité sont primordiales. Pour installer les fixations F2280 avec précision, une clé de cisaillement électrique est nécessaires pour obtenir une tension correcte. Dans divers scénarios structurels, l’ASTM F3125 Grade F2280 fournit une solution fiable pour réaliser des connexions solides, contribuant ainsi à l’intégrité globale de la structure.

Gr.F2280 Spécifications

Prise en pouces	Diamètre du boulon en Pouces
	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
3/4	1 1/2	1 3/4	***	2	***	***	2 1/2	***	2 3/4
13/16	1 1/2	1 3/4	2	2	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4
7/8	1 3/4	1 3/4	2	2	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4
15/16	1 3/4	2	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3
1	1 3/4	2	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3
1 1/16	1 3/4	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3	3
1 1/8	2	2	2 1/4	2 1/4	2 1/2	2 3/4	2 3/4	3	3
1 3/16	2	2 1/4	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4
1 1/4	2	2 1/4	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4
1 5/16	2	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4	3 1/4
1 3/8	2 1/4	2 1/4	2 1/2	2 1/2	2 3/4	3	3	3 1/4	3 1/4
1 7/16	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4	3	3 1/4	3 1/4	3 1/2
1 1/2	2 1/4	2 1/2	2 1/2	2 3/4	2 3/4	3	3 1/4	3 1/4	3 1/2
1 9/16	2 1/4	2 1/2	2 3/4	3 3/4	3	3 1/4	3 1/4	3 1/2	3 1/2
1 5/8	2 1/2	2 1/2	2 3/4	2 3/4	3	3 1/4	3 1/4	3 1/2	3 1/2
1 11/16	2 1/2	2 3/4	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4
1 3/4	2 1/2	2 3/4	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4
1 13/16	2 1/2	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4
1 7/8	2 3/4	2 3/4	3	3	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4
1 15/16	2 3/4	3	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4
2	2 3/4	3	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4
2 1/16	2 3/4	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4	4
2 1/8	3	3	3 1/4	3 1/4	3 1/2	3 3/4	3 3/4	4	4
2 3/16	3	3 1/4	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4
2 1/4	3	3 1/4	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4
2 5/16	3	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4	4 1/4
2 3/8	3 1/4	3 1/4	3 1/2	3 1/2	3 3/4	4	4	4 1/4	4 1/4
2 7/16	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4	4	4 1/4	4 1/4	4 1/2
2 1/2	3 1/4	3 1/2	3 1/2	3 3/4	3 3/4	4	4 1/4	4 1/4	4 1/2
2 9/16	3 1/4	3 1/2	3 3/4	3 3/4	4	4 1/4	4 1/4	4 1/2	4 1/2
2 5/8	3 1/2	3 1/2	3 3/4	3 3/4	4	4 1/4	41/4	4 1/2	4 1/2
2 11/16	3 1/2	3 3/4	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4
2 3/4	3 1/2	3 3/4	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4
2 13/16	3 1/2	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4
2 7/8	3 3/4	3 3/4	4	4	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4
2 15/16	3 3/4	4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5
3	3 3/4	4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5
3 1/16	3 3/4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5	5
3 1/8	4	4	4 1/4	4 1/4	4 1/2	4 3/4	4 3/4	5	5
3 3/16	4	4 1/4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4
3 1/4	4	4 1/4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4
3 5/16	4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4	5 1/4
3 3/8	4 1/4	4 1/4	4 1/2	4 1/2	4 3/4	5	5	5 1/4	5 1/4
3 7/16	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2
3 1/2	4 1/4	4 1/2	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2
3 9/16	4 1/4	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2	5 1/2
3 5/8	4 1/2	4 1/2	4 3/4	4 3/4	5	5 1/4	5 1/4	5 1/2	5 1/2
3 11/16	4 1/2	4 3/4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4
3 3/4	4 1/2	4 3/4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4
3 13/16	4 1/2	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4	5 3/4
3 7/8	4 3/4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4	5 3/4
3 15/16	4 3/4	5	5	5 1/4	5 1/4	5 1/2	5 3/4	5 3/4	6
4	4 3/4	5	5	5 1/4	5 1/2	5 1/2	5 3/4	5 3/4	6
4 1/16	4 3/4	5	5 1/4	5 1/4	5 1/2	5 3/4	5 3/4	6	6

Diam. du boulon.	E	F	H		T	S
	Diam. du corps	Diam. de la tête	Hauteur		Longueur du filet	Largeur entre les cannelures
	Max	Max	Max	Min	Basique	Basique
5/8-11	0.642	1.313	0.403	0.378	1.25	0.43
3/4-10	0.768	1.58	0.483	0.455	1.38	0.53
7/8-9	0.895	1.88	0.563	0.531	1.5	0.61
1-8	1.022	2.158	0.627	0.591	1.75	0.7
1 1/8-7	1.149	2.375	0.718	0.658	2	0.8
1 1/4-7	1.277	2.76	0.813	0.749	2	0.4
1 3/8-6	1.404	2.91	0.878	0.81	2.25	1
1 1/2-6	1.531	3.16	0.974	0.902	2.25	1.1

Ce tableau s’inspire du tableau 7 de la norme ASME B18.2.6.

F3125 Grade F2280 Dimensions, filetages et marquage de grade
	Type 1	Type 3
Style – Boulons à rupture par torsion
Dimensions, ASME^B	B18.2.6	B18.2.6
Ajustement du filet, ASME^B	B1.1 UNC 2A	B1.1 UNC 2A
Marquage du grade^{A, D}	A490TC	490TC
Marquage alt. du grade^{A, C}	A490	A490

Cette table s’inspire de la norme ASTM F3125/F3125M-23, Table 2.

^A Les boulons A325 d’une longueur allant jusqu’à 4D, entièrement filetés mais qui ne sont pas obligés d’être entièrement filetés selon la norme ASME pertinente, doivent être marqués d’un “T”, voir Exigence supplémentaire S1. Les boulons ayant d’autres dimensions non standard, y compris la longueur du filetage, doivent être marqués d’un “S”, voir Exigence supplémentaire S2.

^B Fabriqués selon la dernière révision en vigueur au moment de la fabrication, avec un filetage UNC pour la série en pouces.

^C Les marquages précédemment utilisés peuvent être vendus et utilisés indéfiniment ; cependant, les boulons doivent être fabriqués conformément aux exigences de marquage en vigueur lors de la première publication de cette norme.

^D D’autres marquages distinctifs pour le type 3 sont autorisés à la discrétion du fabricant.

Composants compatibles F3125 Gr.A490 & F2280
	Type 1	Type 3
Écrous et rondelles recommandés
Écrou nu	A563 DH	A563 DH3
Alternative appropriée^E	–	–
Écrou avec recouvrement	A563 DH	A563 DH3
Rondelle plate, biseautée ou épaisse si utilisée	F436-1	F436-3

Assemblages de boulons 150 ksi^A
Revêtements qualifiés	Codes de Classification
Revêtements qualifiés	Corrosion	Apparence	Coefficient de friction
F3393	D	1	R^B

*À noter que Boulons Plus ne propose le Gr.F2280 qu’en version unie.

Caractéristiques	F3125 KPF	F3125 Domestique
Matériel Du Baril	Métal	Métal
Poids Max	65 Lbs	235 Lbs
Vient avec une poignée	✔	X
S’ouvre et ferme rapidement	✔	X
Barils Par Palette	27	9
Hauteur Du Baril	8 1/4 pouces	20 pouces
Visuel Des Barils

Diamètre: 5/8

DIAM: 5/8	BARIL KPF		BARIL DOMESTIQUE
LONGUEUR	BOULONS/BARIL	LBS/BARIL	BOULONS/BARIL	LBS/BARIL
1 1/2	150	57	500	204
1 3/4	140	57	470	206
2	140	60	450	206
2 1/4	130	57	410	196
2 1/2	120	56	380	190
2 3/4	110	54	350	182
3	N/A	N/A	325	176

Diamètre: 3/4

DIAM: 3/4	BARIL KPF		BARIL DOMESTIQUE
LONGUEUR	BOULONS/BARIL	LBS/BARIL	BOULONS/BARIL	LBS/BARIL
1 3/4	95	59	300	205
2	90	59	280	200
2 1/4	85	58	270	200
2 1/2	80	57	250	194
2 3/4	80	59	250	201
3	75	58	240	203
3 1/4	75	60	230	202
3 1/2	70	58	220	200
3 3/4	70	60	200	188
4	70	63	190	184
4 1/2	60	57	180	187
4 3/4	60	59	160	172
5	60	61	150	166
5 1/2	50	53	140	163
6	50	57	130	161

Diamètre: 7/8

DIAM: 7/8	BARIL KPF		BARIL DOMESTIQUE
LONGUEUR	BOULONS/BARIL	LBS/BARIL	BOULONS/BARIL	LBS/BARIL
2	60	57	200	206
2 1/4	60	59	190	203
2 1/2	55	57	180	202
2 3/4	55	59	180	209
3	50	56	170	204
3 1/4	50	58	160	201
3 1/2	50	60	150	194
3 3/4	45	56	140	187
4	45	58	140	194
4 1/4	40	54	130	186
4 1/2	40	54	120	177
4 3/4	30	42	120	183
5	30	43	115	180
5 1/2	30	47	100	166
6	30	49	95	166

Diamètre: 1

DIAM: 1	BARIL KPF		BARIL DOMESTIQUE
LONGUEUR	BOULONS/BARIL	LBS/BARIL	BOULONS/BARIL	LBS/BARIL
2	45	59	150	214
2 1/4	45	61	140	204
2 1/2	40	56	130	197
2 3/4	40	58	130	204
3	40	60	120	196
3 1/4	35	55	120	203
3 1/2	35	57	110	192
3 3/4	35	58	110	198
4	35	60	100	187
4 1/4	30	54	90	173
4 1/2	30	55	90	178
4 3/4	30	57	90	183
5	30	58	85	178
5 1/2	25	51	80	177
6	25	54	70	163
6 1/2	25	57	65	156
7	20	48	60	145
7 1/2	20	50	55	135
8	20	53	55	135
8 1/2	N/A	N/A	50	123

Diamètre: 1 1/8

DIAM: 1 1/8	BARIL KPF		BARIL DOMESTIQUE
LONGUEUR	BOULONS/BARIL	LBS/BARIL	BOULONS/BARIL	LBS/BARIL
2 3/4	30	58	80	184
3	30	61	80	189
3 1/4	30	63	70	172
3 1/2	25	54	70	175
3 3/4	25	56	70	183
4	25	57	70	186
4 1/4	25	59	60	165
4 1/2	25	61	60	168
4 3/4	20	50	50	146
5	20	51	50	148
5 1/2	20	54	50	155
6	20	57	50	162
6 1/2	20	59	50	169
7	15	47	40	141
7 1/2	15	49	40	147
8	15	51	40	147
8 1/2	N/A	N/A	35	134

Diamètre: 1 1/4

DIAM: 1 1/4	BARIL KPF		BARIL DOMESTIQUE
LONGUEUR	BOULONS/BARIL	LBS/BARIL	BOULONS/BARIL	LBS/BARIL
3	N/A	N/A	80	219
3 1/4	N/A	N/A	80	226
3 1/2	N/A	N/A	80	233
3 3/4	N/A	N/A	70	210
4	N/A	N/A	70	217
4 1/4	N/A	N/A	70	222
4 1/2	N/A	N/A	60	196
4 3/4	N/A	N/A	60	201
5	N/A	N/A	50	173
5 1/2	N/A	N/A	50	181
6	N/A	N/A	50	190
6 1/2	N/A	N/A	50	199
7	N/A	N/A	45	187
7 1/2	N/A	N/A	40	173
8	N/A	N/A	40	180
8 1/2	N/A	N/A	40	187
9	N/A	N/A	35	170
9 1/2	N/A	N/A	30	152

16. Emballage et marquage d’emballage :

16.1 Emballage :

16.2 Marquage d’emballage :

Chaque unité d’expédition doit être clairement marquée avec les informations suivantes :

Désignation ASTM, Grade, Type et Style.
Taille des composants.
Nom du fabricant ou de la partie responsable.
Nombre de pièces dans l’unité.
Numéro de lot, avec les unités d’expédition marquées en conséquence.
Numéro de commande ou toute autre information distinctive, si exigé par le client.
Pays d’origine, si exi

Exigences chimiques pour Gr.A490 & Gr.F2280
Analyse de la coulée	Type 1	Type 3
Analyse de la coulée	Acier au carbone ou allié avec ou sans bore	Basé sur l’indice de corrosion ^B
Carbone	0.30 – 0.48^C	0.30 – 0.53
Manganèse	0.60 min	0.60 min
Phosphore, max	0.035	0.035
Soufre, max	0.04	0.04
Silicone	^D	^D
Bore	0.003 max	^D
Cuivre	^D	0.20 – 0.60
Nickel	^D	0.20^E min
Chrome	^D	0.45 min
Vanadium	^D	^D
Molybdène	^D	0.10^E min
Titane	^D	^D

Propriétés mécaniques (boulons de taille normale) pour Gr.A490 & Gr.F2280
Diam.	Zone de stress ^A	Traction min	Traction max	Charge d’épreuve Longueur de mesure min	Méthode alternative de charge d’épreuve et de limite d’élasticité min
Po.	Po²	lbf	lbf	lbf	lbf
1/2-13 UNC	0.142	21,300	24,600	17,050	18,500
5/8-11 UNC	0.226	33,900	39,100	27,100	29,400
3/4-10 UNC	0.334	50,100	57,800	40,100	43,400
7/8-9 UNC	0.462	69,300	79,950	55,450	60,100
1-8 UNC	0.606	90,900	104,850	72,700	78,800
1 1/8-7 UNC	0.763	114,450	132,000	91,550	99,200
1 1/4-7 UNC	0.969	145,350	167,650	116,300	126,000
1 3/8-6 UNC	1.155	173,250	199,850	138,600	150,200
1 1/2-6 UNC	1.405	210,750	243,100	168,600	182,600
Valeurs ci-dessus basées sur	–	150 Ksi	173 Ksi	120 Ksi	130 Ksi

Propriétés mécaniques (spécimens de boulons usinés) pour Gr.490 & Gr.F2280
Traction min.	Traction max.	Rendement min.	Elongation min. %	Réduction de surface min %
150 ksi	173 ksi	130 ksi	14	40

Ce tableau s’inspire du tableau 6 de la norme ASTM F3125/F3125M-23.

Exigences de dureté pour les boulons de Gr.A490 & F2280
Brinell HB		Rockwell HRC
Min	Max	Min	Max
311	352	33	38

Ce tableau est inspiré du tableau 7 de la norme ASTM F3125/F3125M-23.

Exigences de pré-tension par force et diamètre pour Gr. A490 & Gr.F2280
Diamètre du boulon	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2
Kip	1	2	4	5	6	8	10	12	15
lbf	1,000	2,000	4,000	5,000	6,000	8,000	10,000	12,000	15,000

Ce tableau est inspiré du tableau A2.1 de la norme ASTM F3125/F3125M-23.

Tension min. à pleine rotation Gr. F2280
Diam. du boulon	1/2	5/8	3/4	7/8	1	1 1/8	1 1/4
lbf	15,650	24,900	36,800	50,950	66,800	84,100	106,850

Ce tableau est inspiré du tableau 8 de la norme ASTM F3125/F3125M-23.

TAILLE DU LOT		TAILLE DE L’ÉCHANTILLONNAGE C
1-50		1
51-280		2
281-3,200		3
3,201-35,000		4
35,001-150,000		5
150,001-500,000		6
500,001+		7

Ce tableau s’inspire du tableau 3 de la norme ASTM F1470, taille d’échantillon C.
